Wie wirken sich unterschiedliche Kernmaterialien auf die Leistung von Wechselstromtransformatoren aus?

Bei Wechselstromtransformatoren spielt das Kernmaterial eine entscheidende Rolle für deren Leistung. Als vertrauenswürdiger Lieferant vonWechselstromwandlerWir wissen, wie wichtig es ist, das richtige Kernmaterial auszuwählen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden. In diesem Blogbeitrag untersuchen wir, wie sich unterschiedliche Kernmaterialien auf die Leistung von Wechselstromtransformatoren auswirken, und beleuchten die Faktoren, die Sie bei Ihrer Auswahl berücksichtigen sollten.

1. Verständnis der Grundlagen von Wechselstromwandlern

Wechselstromwandler sind unverzichtbare Geräte zur Messung und Überwachung elektrischer Ströme in Wechselstromsystemen (AC). Sie arbeiten nach dem Prinzip der elektromagnetischen Induktion, wobei eine Primärwicklung, die den zu messenden Strom führt, in einer Sekundärwicklung einen proportionalen Strom induziert. Der Sekundärstrom wird dann für verschiedene Zwecke verwendet, beispielsweise zur Messung, zum Schutz und zur Steuerung.

Der Kern eines Stromtransformators ist eine entscheidende Komponente, die einen Pfad mit geringer Reluktanz für den vom Primärstrom erzeugten magnetischen Fluss bereitstellt. Unterschiedliche Kernmaterialien haben unterschiedliche magnetische Eigenschaften, die sich wiederum auf die Leistungsmerkmale des Transformators auswirken, einschließlich Genauigkeit, Linearität, Bandbreite und Sättigungsverhalten.

2. Gängige Kernmaterialien und ihre Eigenschaften

2.1. Siliziumstahl

Siliziumstahl, auch Elektrostahl genannt, ist eines der am häufigsten verwendeten Kernmaterialien in Wechselstromtransformatoren. Es handelt sich um eine Legierung aus Eisen und Silizium, wobei der Siliziumgehalt typischerweise zwischen 0,5 % und 4,5 % liegt. Die Zugabe von Silizium verbessert die magnetischen Eigenschaften des Stahls, indem es seine Kernverluste reduziert und seinen elektrischen Widerstand erhöht.

• Geringe Kernverluste: Siliziumstahl weist im Vergleich zu reinem Eisen relativ geringe Hysterese- und Wirbelstromverluste auf. Hystereseverluste treten auf, wenn die magnetischen Domänen im Kernmaterial wiederholt mit dem sich ändernden Magnetfeld ausgerichtet und neu ausgerichtet werden, während Wirbelstromverluste auf die induzierten Kreisströme im Kern zurückzuführen sind. Geringe Kernverluste führen zu einem höheren Wirkungsgrad, was besonders wichtig bei Anwendungen ist, bei denen der Transformator kontinuierlich arbeitet.
• Hohe magnetische Permeabilität: Die magnetische Permeabilität ist ein Maß dafür, wie leicht ein Material magnetisiert werden kann. Siliziumstahl verfügt über eine hohe magnetische Permeabilität, die eine effiziente Übertragung des magnetischen Flusses von der Primärwicklung auf die Sekundärwicklung ermöglicht. Diese Eigenschaft trägt zur hohen Genauigkeit und Linearität von Stromwandlern mit Siliziumstahlkernen bei.

Allerdings weist Siliziumstahl einige Einschränkungen auf. Es hat eine relativ niedrige Sättigungsflussdichte, was bedeutet, dass es bei relativ geringen magnetischen Feldstärken in die Sättigung gelangen kann. Eine Sättigung kann zu ungenauen Strommessungen und verminderter Leistung führen, insbesondere bei Anwendungen mit hohen Stromstößen.

2.2. Amorphes Metall

Amorphe Metallkernmaterialien werden durch schnelles Abkühlen einer geschmolzenen Legierung hergestellt, was zu einer nichtkristallinen Atomstruktur führt. Diese einzigartige Struktur verleiht amorphen Metallen im Vergleich zu Siliziumstahl mehrere vorteilhafte magnetische Eigenschaften.

• Extrem niedrige Kernverluste: Amorphe Metalle haben deutlich geringere Kernverluste als Siliziumstahl. Ihre nichtkristalline Struktur reduziert sowohl Hysterese als auch Wirbelstromverluste und macht sie für den Einsatz in Stromtransformatoren äußerst effizient. Besonders vorteilhaft ist diese Effizienz bei Anwendungen, bei denen Energieeinsparungen im Vordergrund stehen, etwa bei Smart Grids oder großen Industrieanlagen.
• Hohe Sättigungsbeständigkeit: Amorphe Metalle haben eine höhere Sättigungsflussdichte als Siliziumstahl, was bedeutet, dass sie höhere Ströme ohne Sättigung verarbeiten können. Aufgrund dieser Eigenschaft eignen sie sich für Anwendungen mit transienten Hochstromereignissen, beispielsweise für den Kurzschlussschutz in Stromversorgungssystemen.

Der Nachteil ist, dass amorphes Metall im Vergleich zu Siliziumstahl spröder und schwieriger herzustellen ist. Außerdem verfügt es über einen relativ begrenzten Betriebstemperaturbereich, was bei einigen Hochtemperaturanwendungen eine Einschränkung darstellen kann.

2.3. Ferrit

Ferrit ist ein Keramikmaterial, das hauptsächlich aus Eisenoxid und anderen Metalloxiden besteht. Aufgrund seiner einzigartigen magnetischen Eigenschaften wird es häufig in Hochfrequenz-Wechselstromtransformatoren eingesetzt.

• Hoher elektrischer Widerstand: Ferrit hat einen sehr hohen elektrischen Widerstand, wodurch Wirbelstromverluste bei hohen Frequenzen wirksam reduziert werden. Dies macht ihn zur idealen Wahl für Anwendungen, bei denen der Transformator bei Frequenzen über einigen Kilohertz betrieben werden muss.
• Gute Hochfrequenzleistung: Ferritkerne können ihre magnetischen Eigenschaften bei hohen Frequenzen beibehalten und ermöglichen so eine genaue Strommessung und Signalübertragung in Hochfrequenzschaltungen. Sie werden häufig in elektronischen Geräten wie Schaltnetzteilen und Kommunikationsgeräten verwendet.

Allerdings weist Ferrit im Vergleich zu Siliziumstahl und amorphem Metall eine geringere Sättigungsflussdichte auf, was seinen Einsatz in Anwendungen mit hohen Stromstärken einschränkt.

3. Auswirkungen auf Leistungsmerkmale

3.1. Genauigkeit

Die Genauigkeit eines Wechselstromwandlers ist ein entscheidender Leistungsparameter, insbesondere bei Messanwendungen. Unterschiedliche Kernmaterialien können einen erheblichen Einfluss auf die Genauigkeit haben.

• Siliziumstahl: Stromwandler mit Siliziumstahlkernen können unter normalen Betriebsbedingungen eine hohe Genauigkeit bieten. Ihre hohe magnetische Permeabilität und geringe Kernverluste gewährleisten eine lineare Beziehung zwischen Primär- und Sekundärstrom und führen zu genauen Strommessungen. Allerdings kann das Risiko einer Sättigung die Genauigkeit bei Hochstromereignissen beeinträchtigen.
• Amorphes Metall: Amorphe Metallkerne bieten aufgrund ihrer geringen Kernverluste und hohen Sättigungsbeständigkeit eine hervorragende Genauigkeit. Sie können selbst bei hohen Stromtransienten genaue Strommessungen aufrechterhalten und eignen sich daher für hochpräzise Messanwendungen.
• Ferrit: Ferritkerne sind für ihre gute Genauigkeit bei hohen Frequenzen bekannt. Sie können hochfrequente Ströme genau messen, was in modernen elektronischen Systemen, in denen eine Hochgeschwindigkeitssignalverarbeitung erforderlich ist, unerlässlich ist.

3.2. Linearität

Unter Linearität versteht man die Fähigkeit eines Stromwandlers, über einen weiten Bereich von Stromwerten einen Sekundärstrom zu erzeugen, der direkt proportional zum Primärstrom ist.

• Siliziumstahl: Siliziumstahlkerne weisen im Allgemeinen innerhalb ihres normalen Betriebsbereichs eine gute Linearität auf. Wenn sich das Magnetfeld jedoch dem Sättigungspunkt nähert, kann sich die Linearität verschlechtern, was zu unproportionalen Sekundärströmen führt.
• Amorphes Metall: Amorphe Metallkerne bieten im Vergleich zu Siliziumstahl eine überlegene Linearität. Ihre hohe Sättigungsflussdichte ermöglicht es ihnen, über einen größeren Strombereich eine lineare Beziehung zwischen Primär- und Sekundärstrom aufrechtzuerhalten und so Messfehler zu reduzieren.
• Ferrit: Ferritkerne können bei hohen Frequenzen eine gute Linearität bieten. Ihre niedrige Sättigungsflussdichte kann jedoch ihren linearen Betriebsbereich bei hohen Stromstärken einschränken.

3.3. Bandbreite

Die Bandbreite eines Stromwandlers ist der Frequenzbereich, über den er den Strom genau messen kann.

• Siliziumstahl: Siliziumstahlkerne haben eine relativ begrenzte Bandbreite und eignen sich typischerweise für Netzfrequenzanwendungen (50 oder 60 Hz). Ihre magnetischen Eigenschaften verschlechtern sich bei höheren Frequenzen, was zu einer verringerten Genauigkeit und Signalübertragung führt.
• Amorphes Metall: Amorphe Metallkerne können im Vergleich zu Siliziumstahl über einen größeren Frequenzbereich betrieben werden. Sie können sowohl Leistungsfrequenz- als auch einige niederfrequente Übergangsströme verarbeiten, was sie für verschiedene Anwendungen vielseitiger macht.
• Ferrit: Ferritkerne sind für Hochfrequenzanwendungen konzipiert und verfügen über eine sehr große Bandbreite. Sie können Ströme von einigen Kilohertz bis zu mehreren Megahertz genau messen, was sie in modernen elektronischen Hochgeschwindigkeitsschaltungen unverzichtbar macht.

3.4. Sättigungsverhalten

Sättigung ist ein Phänomen, das auftritt, wenn das Magnetfeld im Kernmaterial ein Niveau erreicht, bei dem die magnetischen Domänen vollständig ausgerichtet sind und der Kern seine Magnetisierung nicht mehr erhöhen kann. Dies kann zu verzerrten Sekundärströmen und ungenauen Messungen führen.

• Siliziumstahl: Siliziumstahlkerne sind aufgrund ihrer relativ geringen Sättigungsflussdichte anfälliger für Sättigung. Bei Hochstromereignissen wie Kurzschlüssen kann eine Sättigung auftreten, die zu erheblichen Messfehlern und möglicherweise zu einer Beschädigung des Transformators führen kann.
• Amorphes Metall: Amorphe Metallkerne haben eine höhere Sättigungsflussdichte, wodurch sie widerstandsfähiger gegen Sättigung sind. Sie können höheren Strömen ohne wesentliche Verzerrung des Sekundärstroms standhalten und bieten so eine bessere Leistung bei Hochstromtransienten.
• Ferrit: Ferritkerne haben eine niedrige Sättigungsflussdichte, ihre Anwendung in Hochstromszenarien ist jedoch begrenzt. Bei Hochfrequenz- und Niederstromanwendungen ist die Sättigung weniger problematisch.

4. Anwendung – Spezifische Überlegungen

Die Wahl des Kernmaterials für einen Wechselstromwandler hängt von den spezifischen Anwendungsanforderungen ab.

• Stromverteilung und -messung: In Stromverteilungssystemen sind Genauigkeit und Linearität für Mess- und Abrechnungszwecke von entscheidender Bedeutung.Kleiner 0,66-kV-Transformatormit Siliziumstahl- oder amorphen Metallkernen werden häufig verwendet, da sie genaue Strommessungen über einen weiten Strombereich ermöglichen. Amorphe Metallkerne werden für Anwendungen bevorzugt, bei denen eine hochpräzise Messung erforderlich ist, insbesondere zur Reduzierung von Energieverlusten.
• Schutzsysteme: Bei Schutzsystemen wie dem Überstromschutz in Stromnetzen ist die Fähigkeit, Hochstromtransienten ohne Sättigung standzuhalten, von entscheidender Bedeutung. Amorphe Metallkerne sind für diese Anwendungen gut geeignet, da sie Kurzschlussströme ohne nennenswerte Verzerrung des Sekundärstroms bewältigen können und so einen zuverlässigen Schutz gewährleisten.

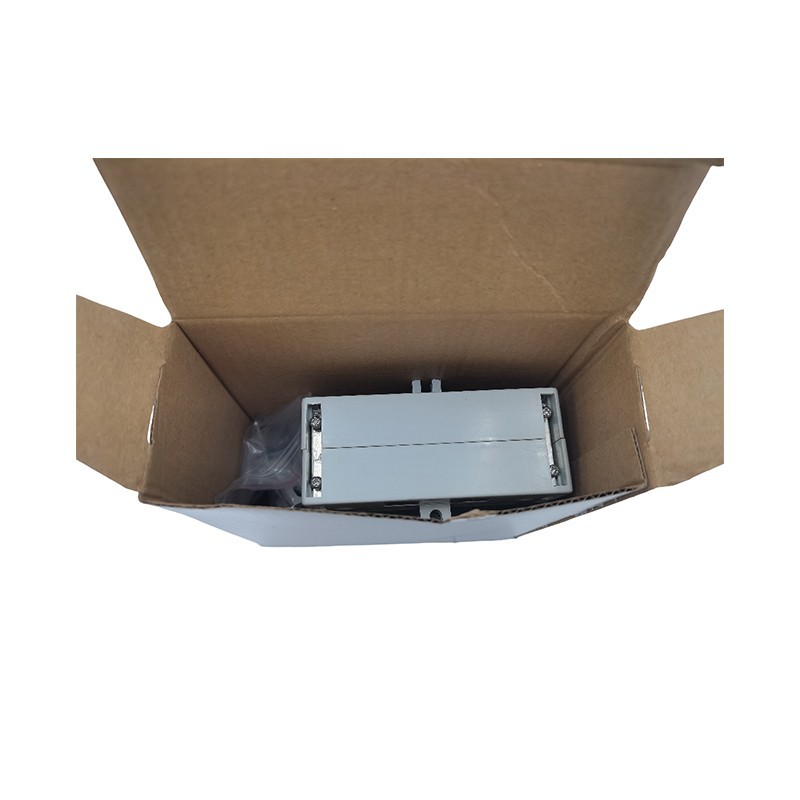

• Elektronische Geräte: Bei elektronischen Geräten sind Hochfrequenzleistung und Bandbreite wichtige Faktoren.Transformator der Klasse 1mit Ferritkernen werden häufig in Anwendungen wie Schaltnetzteilen und Kommunikationsgeräten verwendet, bei denen eine genaue Strommessung bei hohen Frequenzen erforderlich ist.

5. Fazit und Aufruf zum Handeln

Zusammenfassend lässt sich sagen, dass das Kernmaterial eines Wechselstromtransformators einen tiefgreifenden Einfluss auf seine Leistungsmerkmale hat, einschließlich Genauigkeit, Linearität, Bandbreite und Sättigungsverhalten. Als führender Anbieter vonWechselstromwandlerWir bieten eine breite Produktpalette mit unterschiedlichen Kernmaterialien an, um Ihren spezifischen Anwendungsanforderungen gerecht zu werden.

Ganz gleich, ob Sie eine hochpräzise Messung für die Stromverteilung, zuverlässigen Schutz für elektrische Systeme oder Hochfrequenzleistung für elektronische Geräte benötigen, wir verfügen über das Fachwissen und die Produkte, um die ideale Lösung zu bieten. Wenn Sie mehr über unsere Produkte erfahren möchten oder spezielle Anforderungen an Ihr Projekt haben, kontaktieren Sie uns bitte, um Ihre Bedürfnisse zu besprechen und die besten Optionen für Ihre Anwendung zu erkunden. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um Ihre Anforderungen an Wechselstromtransformatoren zu erfüllen.

Referenzen

• Grover, FW (1946). Induktivitätsberechnungen: Arbeitsformeln und Tabellen. Dover-Veröffentlichungen.
• Stan G. Mallings. (2000). Handbuch für Transformatordesign und -anwendungen. McGraw - Hill.
• L. Simmon. (2012). Elektrische Energieverteilungstechnik. CRC-Presse.
